無塵室/潔凈室要怎么設計

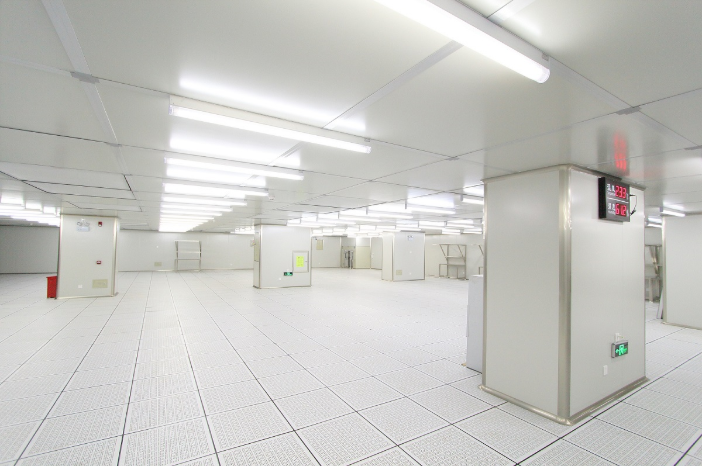

許多制造過程需要裝配式(模塊化)快裝潔凈室提供的特別嚴格的環境條件。由于裝配式(模塊化)快裝潔凈室具有復雜的機械系統和較高的施工、操作和能源成本，所以有系統地進行裝配式(模塊化)快裝潔凈室設計是很重要的。本文將逐步介紹評估和設計裝配式(模塊化)快裝潔凈室的方法。
潔凈室設計的一般步驟：
1:評估人員/物料流動的布局
評估裝配式(模塊化)快裝潔凈室內的人員和物料流動是很重要的。潔凈室工作人員是裝配式(模塊化)快裝潔凈室較大的污染源，所有關鍵工序應與人員出入門和通道隔離。
關鍵的空間應該具有單一的訪問權限，以防止空間成為通向其他非關鍵空間的通道。一些制藥和生物制藥工藝容易受到其他制藥和生物制藥工藝的交叉污染。工藝交叉污染需要仔細評估原料流入路線和容器，材料過程隔離，成品流出路線和容器。
2:確定空間清潔度分類
為了能夠選擇一個裝配式(模塊化)快裝潔凈室的分類，重要的是要知道主要的裝配式(模塊化)快裝潔凈室分類標準和每個潔凈分類的顆粒性能要求是什么。環境科學技術研究所標準14644-1提供了不同的潔凈度等級(1、10、100、1000、10000、100000)和不同粒徑顆粒的允許數量。
空間清潔分類對裝配式(模塊化)快裝潔凈室的建造、維護和能源成本有很大的影響。在不同的潔凈度等級和監管機構的要求下，例如美國食品和藥物管理局(FDA)，仔細評估拒絕/污染率是很重要的。一般來說，越敏感的過程，應該使用更嚴格的清潔分類。此表提供了各種制造過程的清潔度分類。
您的制造過程可能需要一個更嚴格的潔凈度等級取決于其獨特的要求。在為每個空間分配清潔等級時要小心；連接空間之間的潔凈度分類不應超過兩個數量級。例如，10萬個裝配式(模塊化)快裝潔凈室開到100個裝配式(模塊化)快裝潔凈室是不可接受的，但是10萬個裝配式(模塊化)快裝潔凈室開到1000個裝配式(模塊化)快裝潔凈室是可以接受的。
3:確定空間增壓
保持一個積極的空氣空間壓力，與相鄰的更臟的清潔分類空間，是至關重要的防止污染物滲入裝配式(模塊化)快裝潔凈室。當一個空間有中性或負空間增壓時，很難持續保持空間的清潔分類?？臻g間的壓差應該是多少？各種研究評估了污染物滲入裝配式(模塊化)快裝潔凈室與裝配式(模塊化)快裝潔凈室與相鄰不受控環境之間的空間壓差的關系。這些研究發現，w.g.的壓差為0.03 – 0.05，可以有效地減少污染物的滲入?？臻g壓差在0.05以上。與0.05 in相比，w.g.不提供明顯更好的污染物滲入控制。
請記住，更高的空間壓差具有更高的能量成本，并且更難控制。此外，更高的壓差需要更大的力量在打開和關閉門。一扇3英尺乘7英尺的門需要11磅的力量才能打開和關閉。裝配式(模塊化)快裝潔凈室可能需要重新配置，以使門之間的靜壓差保持在可接受的范圍內。
4:確定空間供給氣流
空間清潔度分類是確定裝配式(模塊化)快裝潔凈室供氣流量的主要變量。裝配式(模塊化)快裝潔凈室的換氣率應考慮到裝配式(模塊化)快裝潔凈室內的預期活動。8類100000(ISO)裝配式(模塊化)快裝潔凈室有入住率低，低粒子生成過程，增壓和積極空間與相鄰臟清潔空間可以使用15課時，而同樣的裝配式(模塊化)快裝潔凈室高入住率，頻繁在/流量，高粒子生成過程，或中性空間增壓將可能需要30課時。設計者需要評估他的具體應用，并確定要使用的換氣量。影響空間供應氣流的其他變量是工藝排風氣流，通過門/開口的空氣滲入，以及通過門/開口的空氣滲出。環境科學及資訊科技署已在14644-4標準版公布建議的換氣量。
5:確定空間空氣出水流量
大部分裝配式(模塊化)快裝潔凈室處于正壓狀態，導致通風進入相鄰靜壓較低的空間，并通過電源插座、燈具、窗框、門框、墻/地板界面、墻/天花板界面、檢修門進行計劃外通風。重要的是要知道房間不是密封的，并且有泄漏。密封良好的裝配式(模塊化)快裝潔凈室將有1%到2%的體積泄漏率。這是漏不好嗎？不一定。首先，零泄漏是不可能的。其次，如果使用主動送風、送風和排風控制裝置，供氣和送風之間至少需要有10%的差異，才能使供氣、送風和排風閥相互之間實現靜態解耦。通過門的空氣流失量取決于門的尺寸，門上的壓差，以及門的密封性(墊圈，門下降，關閉)。
6:確定空間空氣平衡
空間空氣平衡是將所有的氣流加到空間中(供給、滲透)和所有離開空間的氣流(排氣、過濾、回流)相等。
7:評估剩余變量
其他需要評估的變量包括:
溫度:裝配式(模塊化)快裝潔凈室的工作人員在他們的常規衣服外面穿工作服或全兔服，以減少顆粒物的產生和潛在的污染。因?yàn)樗麄冇蓄~外的衣服，所以保持較低的空間溫度對于工人來說是很重要的。空間溫度范圍66°F – 70°將提供的環境。
濕度:由于裝配式(模塊化)快裝潔凈室的氣流較大，產生了較大的靜電電荷。當天花板和墻壁具有高靜電電荷，空間相對濕度較低時，空氣中的微粒會附著在表面。當空間相對濕度增加時，靜電電荷會在短時間內釋放出所有捕獲的顆粒物，導致裝配式(模塊化)快裝潔凈室超標。高靜電電荷也會損壞靜電放電敏感材料。重要的是保持空間相對濕度足夠高，以減少靜電電荷積聚。RH或45% +5%被認為是較好濕度。
層流:特別關鍵的過程可能需要層流來減少污染物進入HEPA過濾器和過程之間的氣流的機會。est標準# est – wg – cc006提供氣流層流要求。
靜電放電:除空間加濕外，有些工藝對靜電放電損傷特別敏感，需要安裝接地導電地板。
噪聲水平和振動:一些精密過程對噪聲和振動特別敏感。
8:確定機械系統布局
許多變量影響裝配式(模塊化)快裝潔凈室的機械系統布局:空間可用性、可用資金、過程要求、清潔度分類、要求的可靠性、能源成本、建筑規范和當?shù)貧夂?。與普通的空調系統不同，裝配式(模塊化)快裝潔凈室空調系統的供氣量遠遠超過冷卻和加熱負荷所需的供氣量。
9:進行加熱/冷卻計算
在進行裝配式(模塊化)快裝潔凈室加熱/冷卻計算時，請考慮以下因素:
使用保守的氣候條件(99.6%的供暖設計，0.4%的干球/中位數濕球溫度設計，0.4%的濕球溫度/中位數濕球溫度設計數據)。
包括過濾成計算。
將加濕器的熱量計算在內。
將過程負載包含到計算中。
將再循環風扇的熱量計算在內。
10:爭取機械空間
裝配式(模塊化)快裝潔凈室是機械和電力密集型的。隨著裝配式(模塊化)快裝潔凈室的清潔度分類越來越清晰，需要更多的機械基礎設施空間來為裝配式(模塊化)快裝潔凈室提供足夠的支持。使用一個1000平方英尺的裝配式(模塊化)快裝潔凈室作為一個例子，一個類100000(ISO 8)裝配式(模塊化)快裝潔凈室需要250到400平方英尺的支持空間，一個類10000(ISO 7)潔凈室需要250到750平方英尺的支持空間，一個類1000(ISO 6)裝配式(模塊化)快裝潔凈室需要500到1000平方英尺的支持空間，和一個類100(ISO 5)裝配式(模塊化)快裝潔凈室需要750到1500平方英尺的空間的支持。
實際支撐面積將根據空氣流動和復雜程度(簡單:過濾器、加熱盤管、冷卻盤管和風扇；復合:消音器、回風機、泄氣段、外進氣段、過濾段、加熱段、冷卻段、加濕器、供風機、排氣閥)和專用裝配式(模塊化)快裝潔凈室支撐系統(排氣、再循環空氣單元、冷凍水、熱水、蒸汽、DI/RO水)的數量。在設計過程的早期，與項目架構師溝通所需的機械設備空間面積是很重要的。
